snow white auto wah (2)

部品を調達してきたので基板から製作開始。

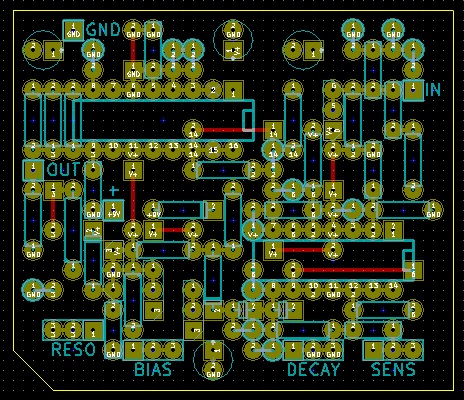

ジャンパの取り付けイメージ。

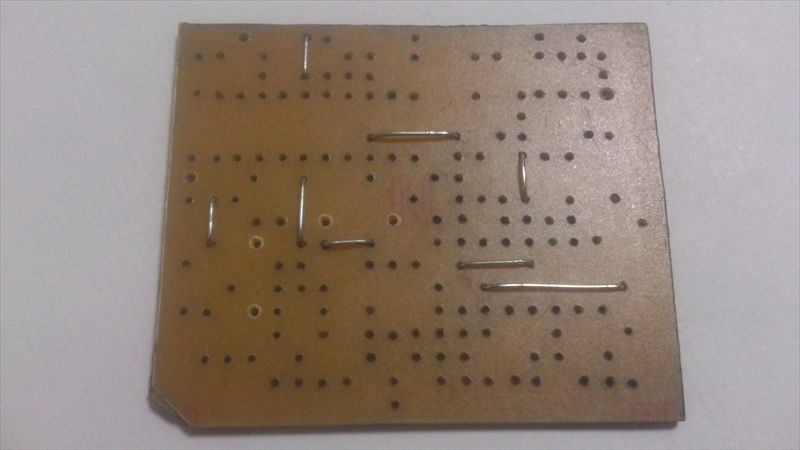

ジャンパを取り付けたの図。

ICソケットの下にもジャンパがあるのでこいつを一番最初に作業。

続いて部品の取り付け。

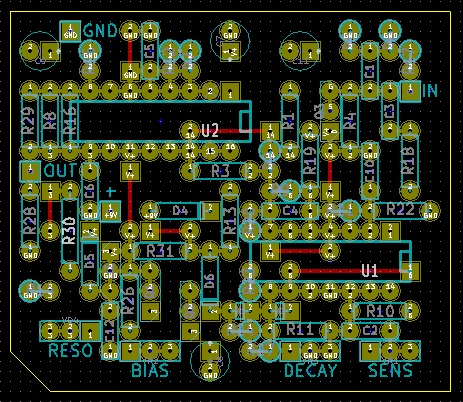

部品の配置イメージ（リファレンス番号）

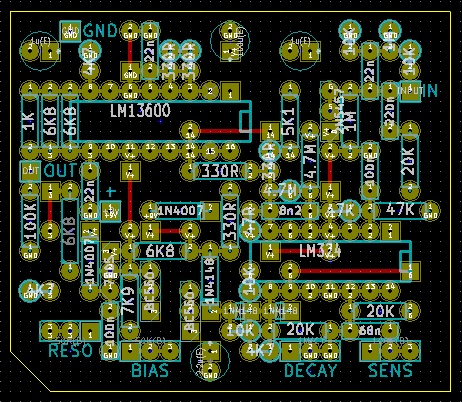

部品の配置イメージ（定数）

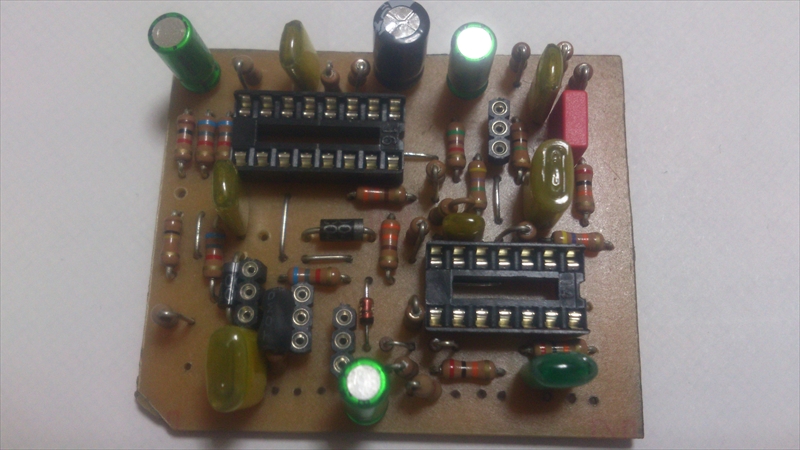

部品を取り付けたの図。

割と部品が多かったなー。

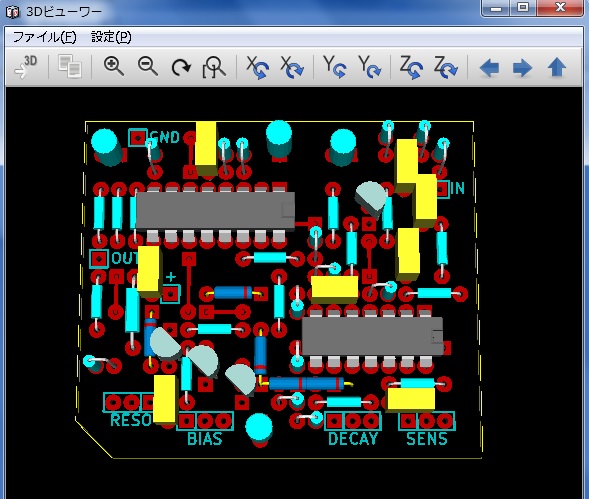

KiCadの3D表示と比べて眺めてみる。

いくつか回路図からの変更点があって、それらは次の通り。

• 1N4007は手持ちの1N4004で代用
• R26の7K9の抵抗は4K3と3K6を直列にして代用
• 2N5457は入手できなかったので2N5952で代用

後は配線かー。

これが面倒なんだよなー。
